基本概念

  • 串行通信：数据一位一位按时间顺序发送（与并行通信相对）。

  • 异步（Asynchronous）：发送端和接收端不共享时钟线，而是通过预先约定的波特率（baud rate）和帧格式来同步数据采样。

物理连接与信号

  • 常见的信号线：TX（发）和 RX（收），通常两设备交叉连接（A的TX接B的RX）。

  • 电平标准：常见TTL电平（0V ~ 5V 或 0V ~ 3.3V）和RS-232（-3～-15V表示 1 ，+3～+15V表示 0 ）等。不同电平不可直接连接，需电平转换器（如 MAX232）。

  • 差分连接：RS485差分连接（TX 包括 TXD-、TXD+，以此类推），当两条差分线之间压差为正时（如+2V～+6V）为逻辑1，反之

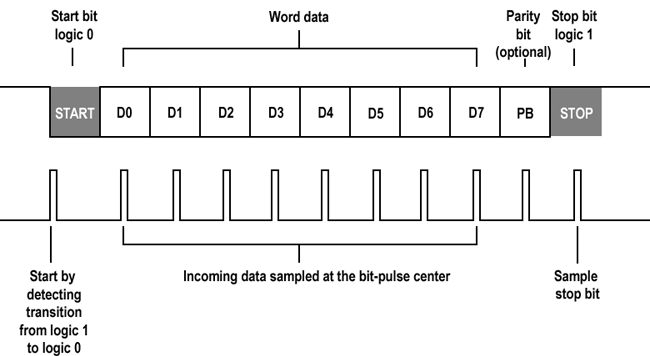

协议

  • 起始位：通信以发送方发送逻辑0为开始（空闲时为高电平），同时这也是为了同步采样周期。

  • 数据位：可以为 5～8 bit，最低位优先

  • 奇偶校验位：可以为

    • 关闭（0 bit）

    • 奇校验（odd parity）：数据位的1的个数为偶，则该位为1，反之

    • 偶校验（even parity）：数据位的1的个数为偶，则该位为0，反之

  • 停止位：是逻辑1，高电平，长度可以为1 bit、1.5 bit、2 bit

流量控制

1.RTS （Require ToSend，发送请求）为输出信号，用于指示本设备准备好可接收数据，低电平有效，低电平说明本设备可以接收数据。

2.CTS （Clear ToSend，发送允许）为输入信号，用于判断是否可以向对方发送数据，低电平有效，低电平说明本设备可以向对方发送数据。

因此流控制可以控制数据传输的进程，防止数据的丢失。
